当代电子系统中的电源管理可以通过高效的电源分配优化系统效率。电流检测是电源管理的关键技术之一，它不仅有助于保持理想的电压等级，而且能通过提供伺服调整保持电子系统处于正常状态，同时还能防止发生电路故障和电池过度放电。
电流的检测有两种基本的方案。一种是测量电流流过的导体周围的磁场，另一种是在电流路径中插入一个小电阻，然后测量电阻上的压降。第一种方法不会引起干扰或引入插损，但成本相对比较昂贵，而且容易产生非线性效应和温度系数误差。因此磁场检测方法通常局限于能够承受与无插损相关的较高成本的应用。
本文主要讨论半导体行业中已经得到应用的电阻检测技术，它能为各种应用提供精确且高性价比的直流电流测量结果。本文还介绍了高边和低边检测原理，并通过实际例子帮助设计师选择适合自己应用的最佳方法。
电阻检测
在电流路径中以串联的方式插入一个低阻值的检测电阻会形成一个小的电压降，该压降可被放大从而被当作一个正比于电流的信号。然而，根据具体应用环境和检测电阻的位置，这种技术将对检测放大器造成不同的挑战。
比如将检测电阻放在负载和电路地之间，那么该电阻上形成的压降可以用简单的运放进行放大(见图1B)。这种方法被称为低边电流检测，与之相对应的方法为高边检测，即检测电阻放在电源和负载之间(见图1A)。

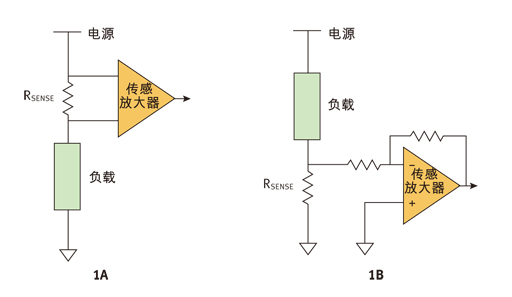

图1：上面简化的框图描述了一种基本的高边检测电路(图1A)和一种基本的低边检测电路(图1B)。
检测电阻值应尽可能低，以保持功耗可控，但也要足够大，以便产生能被检测放大器检测到并在目标精度内的电压。值得注意的是，在检测电阻上得到的这种差分检测信号寄生在一个共模电压上，这个共模电压对低边检测方法来说接近地电平(0V)，但对高边检测方法来说就接近电源电压。这样，测量放大器的输入共模电压范围对低边方案来说应包含地，对高边方案来说应包含电源电压。
由于低边检测时的共模电压接近地电平，因此电流检测电压可以用一个低成本、低电压的运放进行放大。低边电流检测简单且成本低，但许多应用不能容忍由于检测电阻引入的地线干扰。较高的负载电流会使问题更加严重，因为系统中地电平被低边电流检测偏移的某个模块可能需要与地电位没变的其他模块进行通信。
为了更好地理解这个问题，可以看一下图2中采用低边电流检测技术的“智能电池”充电器，其中AC/DC转换器的输出连接到了“2线”智能电池。

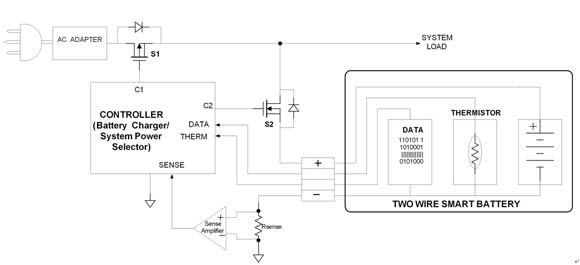

图2：采用低边电流检测技术的“智能电池”。
这种电池通常采用单线来传递指示电池状态的电池细节信息，还有一根线用于温度测量，出于安全的原因，这根线与负极和正极端子是隔离的。为了检测电池温度，电池通常内置一个热敏电阻，由该电阻提供正比于电池负极电压的输出信号。
当采用低边检测方案时，可按照如图2底部所示的方式插入检测电阻。由电池电流产生的检测电压经放大后馈入控制器，再由控制器做出一些必要的处理来调整功率流。由于检测电压随电池电流而变，这样就会改变电池负极的电压，而温度输出是以负极端子作为基准信号因此就导致温度输出不精确。
低边检测的另外一个主要缺点，体现在电池和地之间意外短路所导致的短路电流不能被检测到。在图2所示电路中，正极电源和地之间短路会产生足够毁坏MOS开关(S1)的大电流。然而，尽管有这样的问题，低边检测方案的简单和低成本使得它对那些短路保护不是必要的应用来说有很大的吸引力，因为在这种应用中地线干扰是可以容忍的。
为什么要用高边检测？
高边电流检测(图1b)指的是将检测电阻放在电源电压和负载之间的高位。这种放置方式不仅消除了低边检测方案中产生的地线干扰，还能检测到电池到系统地的意外短路。
然而，高边检测要求检测放大器处理接近电源电压的共模电压。这种共模电压值范围很宽，从监视处理器内核电压要求的电平(约1V)到在工业、汽车和电信应用常见的数百伏电压不等。应用案例包括典型笔记本电脑的电池电压(17到20V)，汽车应用中的12V、24V或48V电池，48V电信应用，高压电机控制应用，用于雪崩二极管和PIN二极管的电流检测以及高压LED背光灯等。因此，高边电流检测的一个重要优势，那就是检测放大器具备处理较大共模电压的能力。
