正光阻剂(positive photoresist)是由感光剂制成的，它在照明下会溶解(负光阻剂则是如果没有经过照明就会分解)。有很多方式可以处理铜表面的光阻剂，不过最普遍 的方式，是将它加热，并在含有光阻剂的表面上滚动(称作干膜光阻剂)。它也可以用液态的方式喷在上头，不过干膜式提供比较高的分辨率，也可以制作出比较细 的导线。

　　遮光罩只是一个制造中PCB层的模板。在PCB板上的光阻剂经过UV光曝光之前，覆盖在上面的遮光罩可以防止部份区域的光阻剂不被曝光(假设用的是正光阻剂)。这些被光阻剂盖住的地方，将会变成布线。

　　在光阻剂显影之后，要蚀刻的其它的裸铜部份。蚀刻过程可以将板子浸到蚀刻溶剂中，或是将溶剂喷在板子上。一般用作蚀刻溶剂的有，氯化铁(Ferric Chloride)，碱性氨(Alkaline Ammonia)，硫酸加过氧化氢(Sulfuric Acid + Hydrogen Peroxide)，和氯化铜(Cupric Chloride)等。蚀刻结束后将剩下的光阻剂去除掉。这称作脱膜(Stripping)程序。

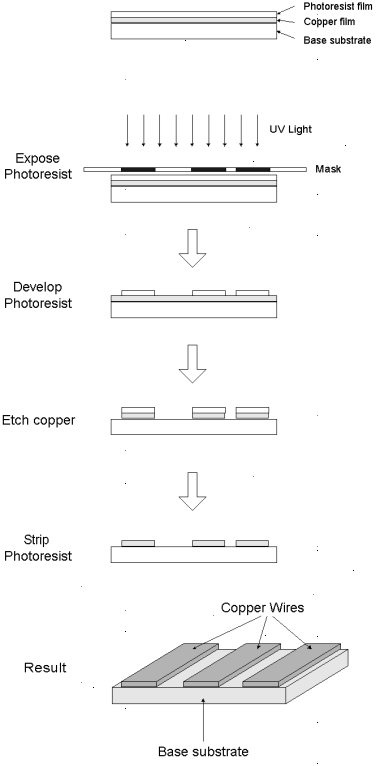

　　您可以由下面的图片看出铜线是如何布线的。

PCB的布线步骤

　　钻孔与电镀

　　如果制作的是多层PCB板，并且里头包含埋孔或是盲孔的话，每一层板子在黏合前必须要先钻孔与电镀。如果不经过这个步骤，那么就没办法互相连接了。

　　在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧 物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学制程中完成。

　　多层PCB压合

　　各单片层必须要压合才能制造出多层板。压合动作包括在各层间加入绝缘层，以及将彼此黏牢等。如果有透过好几层的导孔，那么每层都必须要重复处理。多层板的外侧两面上的布线，则通常在多层板压合后才处理。

　　处理防焊层、网版印刷面和金手指部份电镀

　　接下来将防焊漆覆盖在最外层的布在线，这样一来布线就不会接触到电镀部份外了。网版印刷面则印在其上，以标示各元器件的位置，它不能够覆盖在任何布线或是金手 指上，不然可能会减低可焊性或是电流连接的稳定性。金手指部份通常会镀上金，这样在插入扩充槽时，才能确保高质量的电流连接。

　　测试

　　测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。

　　元器件安装与焊接

　　最后一项步骤就是安装与焊接各元器件了。无论是THT与SMT元器件都利用机器设备来安装放置在PCB上。

　　THT 元器件通常都用叫做波峰焊接(Wave Soldering)的方式来焊接。这可以让所有元器件一次焊接上PCB。首先将接脚切割到靠近板子，并且稍微弯曲以让元器件能够固定。接着将PCB移到助溶 剂的水波上，让底部接触到助溶剂，这样可以将底部金属上的氧化物给除去。在加热PCB后，这次则移到融化的焊料上，在和底部接触后焊接就完成了。

　　自动焊接SMT元器件的方式则称为再流回焊接(Over Reflow Soldering)。里头含有助溶剂与焊料的糊状焊接物，在元器件安装在PCB上后先处理一次，经过PCB加热后再处理一次。待PCB冷却之后焊接就完成了，接下来就是准备进行PCB的最终测试了。
