作为一种高清视频接口，HDMI已在平板电视、DVD、机顶盒以及笔记本电脑上得到广泛应用，并开始向以手机、PMP、数码摄像机等为代表的小型手持式设备渗透。而新公布的HDMI 1.4版增加了对尺寸更小的Micro接头的支持，必将掀起HDMI在便携式设备上应用的高潮，新型Micro接口与传统C型接口相比尺寸减少了37%，体积可降低43%。
除了接口尺寸减小以外，便携式设备通常使用更细的线缆，然而支持1080p或更高分辨率以及以太网通道(最高100Mbps)的高速HDMI线缆的带宽需要达到10.2Gbps，这对线缆长度尤其是细线缆的长度提出了挑战。在今年与IIC-China东莞站同期举办的HDMI开发商大会上，来自爱尔兰雷米科技公司(RedMere)的亚太区业务总监Ben Lam向与会观众介绍了其智能线缆方案，可有效解决细缆传输HDMI数据信号的传输距离问题。
据他介绍，以标准HDMI线缆所要求的2.25Gbps带宽为例，由于高频信号的衰减，AWG42号线传输距离为0.75米，而如果是3.4Gbps数据信号则仅能传输0.5米，即使是相同长度与规格且同一批次的线其不同通道和信号的衰减都可能有差异，这些都会影响传输距离。虽然可以换用更粗的线缆以延长传输距离，但在便携式应用中粗线缆会带来诸多不便。由于问题的根源在于传输线而不是接收器，被动或者固定式均衡器都无法解决信号衰减和数据遗失的问题，为此RedMere提出主动式智能均衡器的概念，在传输线内集成智能均衡芯片，根据实际传输情况对传输线内信号进行调整甚至每个通道都可进行调整，以保证信号完整性。
其方案实际上就是在传输线缆的接收端增加一个内置智能芯片的信号均衡模块，它采用专利设计，无需外部电源，可以有效弥补传输线的衰减，已取得HDMI V1.3C 10.2Gbps证书，并可以做HDMI V1.4的相关测试。另外芯片还内置了高速自动测试功能可配合生产检测。
从测试的结果来看，AWG42号线在增加智能均衡器后2.25Gbps信号传输距离可提升到3米，3.4Gbps信号可传输2.5米，相当于普通AWG30号线的效果，不仅节约了铜材的消耗，更重要的是满足了用户的特殊需求。
“这样当用户又需要细线缆，对长度又有进一步要求时，线缆制造商也可以很容易地满足这一需求。”他最后说道。

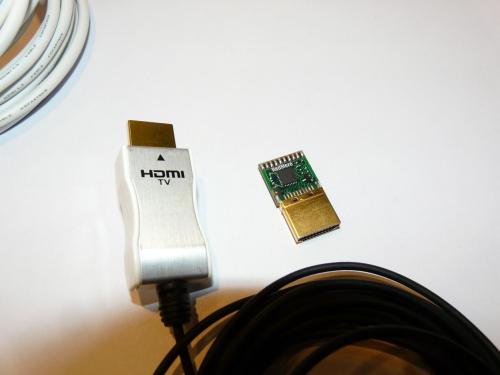

RedMere智能线缆方案可有效解决细缆传输HDMI数据信号的传输距离问题。
