“MB86H55”和“MB86H56”芯片支持全高清视频（1,920点×1,080行）在H.264格式下的编解码。

　　2007年以来，富士通就开始供应“MB86H51”，一款内置存储器，支持全高清H.264格式的编解码器（CODEC）芯片。现在，新款低功耗产品MB86H55在全高清编码时，包括内置存储器功耗在内的总功耗仅为500mW，从而使得使用该芯片的数字摄像机和其它便携式设备能获得更长的连续记录和播放高清视频时间，同时还能保持超高画质。另一款MB86H56芯片不仅延续了目前MB86H51的超高画质，而且还可支持每秒60帧（逐行扫描）的处理速度，从而进一步提升了图像画质。

　　由于此两款新产品中均内置存储器，使得其封装仅为15mm×15mm，从而成为便携式设备（如数字摄像机）、网络家电、商用广播设备及安全监控相机等设备记录、播放并传输高画质视频的理想选择。

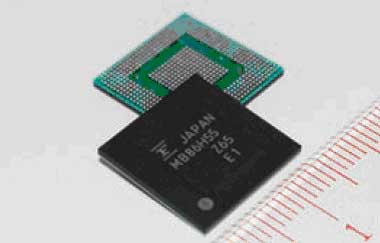

　　照片1 外观图

　　特点

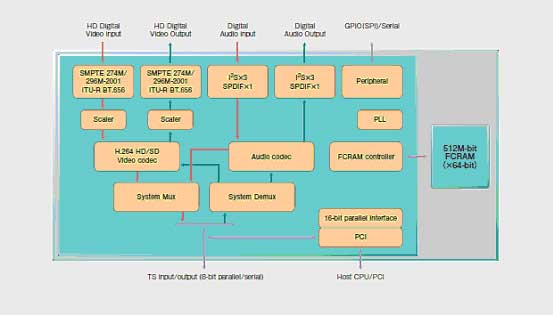

　　图1所示为结构框图，

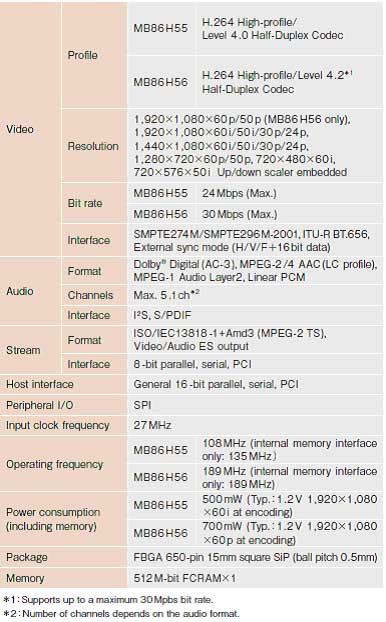

　　表1为主要性能

　　该产品系列具有如下特点

　　具有便携式设备必备要素：小封装、超低功耗

　　两款产品均各自内置了一片512M位存储器（FCRAM）。由于减少了需使用的存储器芯片数量及采用了先进的65nm工艺技术，该类产品在进行全高清编码时，包含内置存储器功耗在内的总功耗仅为500mW（以每秒60帧的处理速度）。同时，该类产品使用小封装，尺寸仅为15mm×15mm。

　　每秒60帧（逐行扫描）的处理速度可进一步提高图像画质（MB86H56）

　　以往的MB86H51产品以每秒30帧的速度处理视频，而新型MB86H56的处理速度是MB86H51的两倍，达到每秒60帧（逐行扫描），可记录和播放比以往更高画质的视频，进一步提高使用新型芯片设备的图像画质。

　　内置缩放器，可用于图像的缩/放

　　两款LSI均内置缩放器，用于放大/缩小图像。以16点×32行为单位，图像最大可放大6倍，最小可缩小到1/6。因此，用户可根据其具体应用，灵活配置对图像画质、分辨率及码流速率的要求。

　　加强了与外围芯片的连接性

　　为增强产品的外围连接性，两款产品均设置了如下可连接到外部CPU总线上的主机接口。

　　・16位宽并行接口

　　・可以大大减少主机接口上的脚数量的串行接口

　　・一组TS端口可用作视频接口

　　・ PC或录像机等常用的PCI接口

　　此外，可外接ROM，因而使应用该款芯片的设备能够高速启动。

　　开发环境

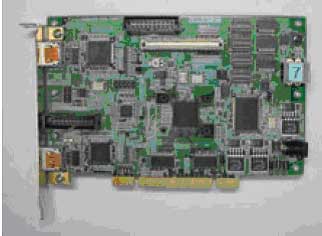

　　富士通为客户提供两种评估板“MB86H55-REB-HDMI”（照片２）和“MB86H56-REB-HDMI”，以针对该系列产品的评估和软件开发。

　　照片2

　　这两种评估板既可以经由PCI总线实现主机控制，也可以输入输出H.264码流。解码后的基带音视频可通过HDMI输出，同时从HDMI输入的音视频也可以进行H.264编码。

　　此外，富士通还提供设置模拟视频/音频接口的评估板“MB86H55-REBADDA”。

　　硬件

　　•HDMI输入（MB86H55-REB-HDMI/MB86H56-REB-HDMI）

　　　Video： 1080i，720p，480i，576i，1080p（仅限MB86H56-REB-HDMI）

　　　Audio：PCM/SPDIF

　　•HDMI输出（MB86H55-REB-HDMI/MB86H56-REB-HDMI）

　　　Video： 1080i，720p，480i，576i，1080p（仅限MB86H56-REB-HDMI）

　　　Audio：PCM/SPDIF

　　・色差视频输入输出接口

　　（MB86H55-REB-ADDA）

　　・模拟音频输入输出

　　（MB86H55-REB-ADDA）

　　・ PCI总线：3.3V/5V共用接口，主接口，流媒体输入输出

　　・流媒体输入输出连接器

　　・电源：PCI总线加电（PCI使用时）＋5V

　　       AC适配器供电

　　      （单机使用时 ）＋5V

　　软件

　　・Linux（FedoraCore6）版

　　・Windows®版

　　　示范驱动程序

　　　示范应用程序
