BGA封装(Ball Grid Array Package)的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，是PCB上常用组件。BGA技术的优点是I/O引脚数虽然增加了，但引脚间距并没有减小反而增加了，从而提高了组装成品率；虽然它的功耗增加，但BGA能用可控塌陷芯片法焊接，从而可以改善它的电热性能；厚度和重量都较以前的封装技术有所减少；寄生参数减小，信号传输延迟小，使用频率大大提高；组装可用共面焊接，可靠性高。简言之，80﹪高频信号及特殊信号将会由这类型package内拉出。因此，如何处理BGA package走线，对重要信号会有很大影响。
通常环绕在BGA附近小零件，依重要性为优先级可分为几类：
1. by pass。
2. clock终端RC电路。
3. damping（以串接电阻、排组型式出现；例如memory BUS信号）
4. EMI RC电路（以dampin、C、pull height型式出现；例如USB信号）。
5. 其它特殊电路（依不同CHIP所加特殊电路；例如CPU感温电路）。
6. 40mil以下小电源电路组（以C、L、R等型式出现；此种电路常出现在AGP CHIP or含AGP功能之CHIP附近，透过R、L分隔出不同电源组）。
7. pull low R、C。
8. 一般小电路组（以R、C、Q、U等型式出现；无走线要求）。
9. pull height R、RP。
1-6项电路通常是placement重点，会排尽量靠近BGA，是需要特别处理。第7项电路重要性次之，但也会排比较靠近BGA。8、9项为一般性电路，是属于接上既可信号。
相对于上述BGA附近小零件重要性优先级来说，在ROUTING上需求如下：
1.by pass =>与CHIP同一面时，直接由CHIP pin接至by pass，再由by pass拉出打via接plane；与CHIP不同面时，可与BGAVCC、GND pin共享同一个via，线长请勿超越100mil。
2.clock终端RC电路=>有线宽、线距、线长或包GND等需求；走线尽量短，平顺，尽量不跨越VCC分隔线。
3.damping=>有线宽、线距、线长及分组走线等需求；走线尽量短，平顺，一组一组走线，不可参杂其它信号。
4.EMI RC电路=>有线宽、线距、并行走线、包GND等需求；依客户要求完成。
5.其它特殊电路=>有线宽、包GND或走线净空等需求；依客户要求完成。
6.40mil以下小电源电路组=>有线宽等需求；尽量以表面层完成，将内层空间完整保留给信号线使用，并尽量避免电源信号在BGA区上下穿层，造成不必要干扰。
7.pull low R、C=>无特殊要求；走线平顺。
8.一般小电路组=>无特殊要求；走线平顺。
9.pull height R、RP=> 无特殊要求；走线平顺。
为了更清楚说明BGA零件走线处理，将以一系列图标说明如下：

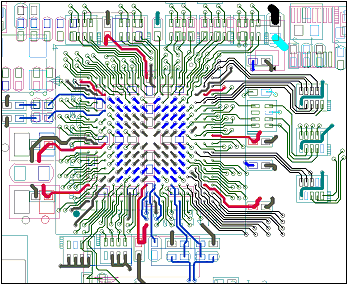

A. 将BGA由中心以十字划分，VIA分别朝左上、左下、右上、右下方向打；十字可因走线需要做不对称调整。
B. clock信号有线宽、线距要求，当其R、C电路与CHIP同一面时请尽量以上图方式处理。
C. USB信号在R、C两端请完全并行走线。
D. by pass尽量由CHIP pin接至by pass再进入plane。无法接到by pass请就近下plane。
E. BGA组件信号，外三圈往外拉，并保持原设定线宽、线距；VIA可在零件实体及3MM placement禁置区间调整走线顺序，如果走线没有层面要求，则可以延长而不做限制。内圈往内拉或VIA打在PIN与PIN正中间。另外，BGA四个角落请尽量以表面层拉出，以减少角落VIA数。

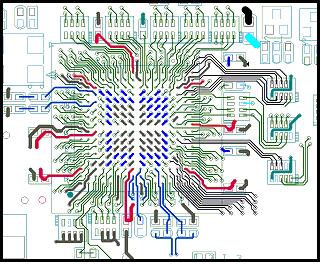

F. BGA组件信号，尽量以辐射型态向外拉出；避免在内部回转。

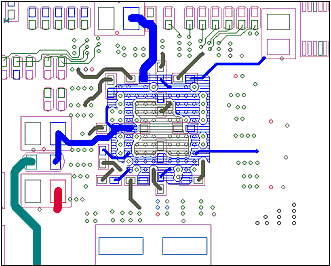

F_2 为BGA背面by pass放置及走线处理。
By pass尽量靠近电源pin。

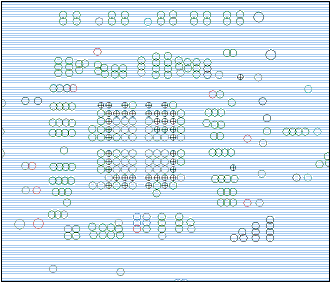

F_3 为BGA区VIA在VCC层所造成状况
THERMAL VCC信号在VCC层导通状态。
ANTI GND信号在VCC层隔开状态。
因BGA信号有规则性引线、打VIA，使得电源导通较充足。
F_5 为BGA区Placement及走线建议图
以上所做BGA走线建议，其作用在于：
1. 有规则引线有益于特殊信号处理，使得除表层外，其余走线层皆可以所要求线宽、线距完成。
2. BGA内部VCC、GND会因此而有较佳导通性。
3. BGA中心十字划分线可用于；当BGA内部电源一种以上且不易于VCC层切割时，可于走线层处理（40~80MIL），至电源供应端。或BGA本身CLOCK、或其它有较大线宽、线距信号顺向走线。
4. 良好BGA走线及placement，可使BGA自身信号干扰降至最低。

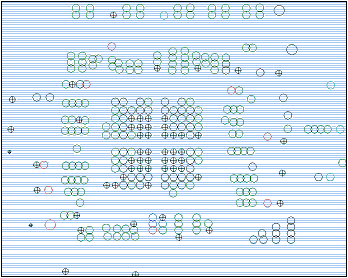

F_4 为BGA区VIA在GND层所造成状况
THERMAL GND信号在GND层导通状态。
ANTI VCC信号在GND层隔开状态。
因BGA信号有规则性引线、打VIA，使得接地导通较充足。
F_5 为BGA区Placement及走线建议图
以上所做BGA走线建议，其作用在于：
1. 良好BGA走线及placement，可使BGA自身信号干扰降至最低。
2. BGA中心十字划分线可用于；当BGA内部电源一种以上且不易于VCC层切割时，可于走线层处理（40~80MIL），至电源供应端。或BGA本身CLOCK、或其它有较大线宽、线距信号顺向走线。
3.BGA内部VCC、GND会因此而有较佳导通性。
4. 有规则引线有益于特殊信号处理，使得除表层外，其余走线层皆可以所要求线宽、线距完成。
