达芬奇技术所包含的四大要素，即处理器、开发工具、软件以及系统专业技术对于数字视频设计的集成具有重要的作用，其中一个极为有效的工具就是包含在TI为配合达芬奇开发所提供的数字视频开发包(DVSDK)中的数字视频配置工具(eXpressDSP Configuration Kit)。

      由于在达芬奇技术软件结构中引入了编解码引擎(Codec Engine)结构，Codec Engine就提供了对DSP标准化算法(XDAIS)的完全包装，使得应用程序与DSP程序的开发分离，更为方便简捷，Codec Engine使得DSP开发人员不必关心应用程序端，只需按照相应的标准开发出Codec Server,即可被应用程序正确调用。有了eXpressDSP配置工具的支持，开发人员模块之间的接口，eXpressDSP配置工具会自动绑定编解码器(CODEC)以及符合xDM标准的软件模块，不需要任何其它的操作，几乎可以将开发时间从数月降到几周之内，使软件的重使用率大大增加。eXpressDSP配置工具汇集了Linux和达芬奇技术的CODEC ENGINE以及DSP/BIOS，DSP/BIOS LINK。图1为系统集成图。

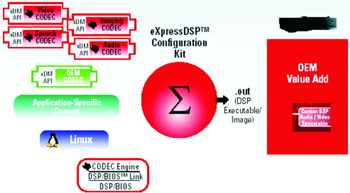

图1 系统集成图

　　数字视频配置工具使得配置一个CODEC的过程极其简单，只需进行简单的脚本配置，无需DSP编程便可以完成，首先得到在DSP上的符合xDM标准Codec库，通过脚本配置语言进行简单的配置，将此Codec库至于Codec Engine中，进行再次编译链接。至此已经完成了Codec上的全部工作。下面将逐步描述一个基于达芬奇开发板的应用程序的生成过程：

　　第一步，开发并完成Codec。就是要开发音视频编解码的核心算法，按照xDM标准封装成为Codec库，Codec主要完成音视频的核心算法，应用程序运行时被调用，并不参与其他功能。

　　第二步，将Codec集成到Codec Engine中。将第一步开发完成的Codec或已有的符合xDM的Codec集成到Codec Engine中，这一步需要配置两个javascript的脚本文件，其中一个脚本文件表明了，Codec的使用和配置信息，文件名一般为*.cfg，另一个描述了Codec在达芬奇上的内存分配的配置，文件名一般为*tcf，配置好这两个文件后，使用make命令即可生成Codec Engine，其文件名一般为*.X64P。可被应用程序直接调用。

　　第三步，开发音视频应用程序，并在其中调用Codec Engine。在Linux下开发音视频应用程序，包括用户界面，音视频的采集、播放、同步等，其中完成对Codec Engine的调用，应用程序也要完成一个扩展名为cfg的脚本配置文件，以表明对Codec Engine的使用状况。

　　第四步，加载DSPLINK和CMEM模块，运行应用程序

　　至此一个完整的达芬奇音视频应用程序就完成了，其中许多过程是通过脚本文件配置完成的，过程非常简单易懂，下面我们需要在达芬奇上运行它，首先要加载DSPLINK和CMEM两个驱动程序模块，其中DSPLINK主要实现了arm和dsp的底层通信，而CMEM则主要是完成了在物理段上分配连续内存的功能，加载完这两个模块，我们便可以直接运行已完成的应用程序。

　　图形系统可视化工具

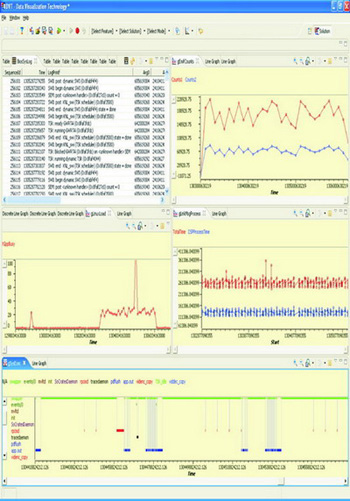

　　将多个软件模块集成只是整个开发过程的第一步，DVDSK还包含一个图形系统可视化工具，可用于分析和显示整个系统的性能，从而帮助快速开发数字媒体软件。基于TMS320DM644x SoC分析器的可视化分析，以最小化的干预快速辨别和分离系统的各部分执行状况，并通过捕捉数据鉴定程序运行状况，以及显示系统交互，负载分布和其它类型的行为。在消除大量不必要的断点跟踪调试后，开发者便可判断出系统的瓶颈在哪里并加以解决。

　　TMS320DM644x SoC分析器使用户花费时间解决问题而不仅仅是发现问题，作为一个完全的可视化分析工具，通过它用户可以得到诸如系统交互分析、各部分负荷分析、瓶颈分离、异常行为分析和应用的基准性能等功能。

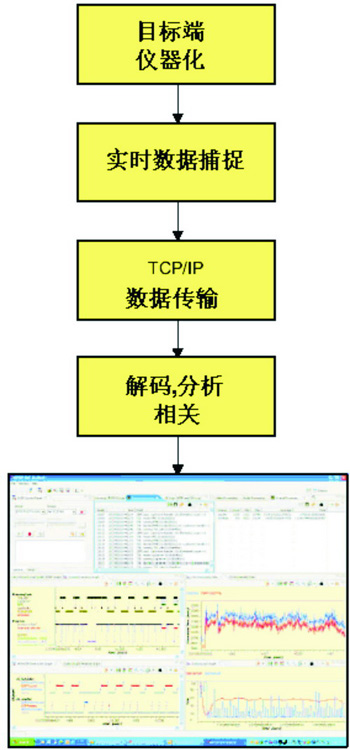

　　当一个任务在DSP和ARM上同时运行时，分析器采集并显示数据，提供了对应用程序完全的系统可视化，消除了手工收集、对比数据的繁琐过程，如图2所示可视化分析流程。
