基于OSEK规范的应用开发过程

    OIL提供一种在特定CPU中配置OSEK应用的机制。每个CPU对应一个OIL描述。所有的OSEK系统对象用OIL对象来描述。OSEK应用的OIL描述是一组OIL对象的组合。CPU是这些OIL对象的容器。OIL明确地为每个OIL对象定义了所有标准属性。每个OSEK应用可以定义附加地特殊执行属性和引用。每个OSEK应用可以限制每个属性的取值范围。

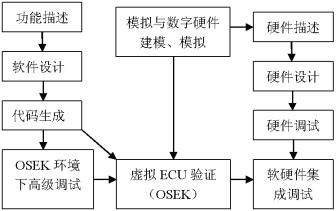

    车控电子产品是软硬件结合的嵌入式系统。为了节约资源,缩短产品开发周期,一般应采取软硬件同步开发的方案。车控电子产品的开发工具对软硬件的同步开发、调试提供了很好的支持。车控电子产品的软件开发分为功能描述、软件设计、代码生成、操作系统环境下高级调试等步骤。车控电子产品的硬件开发分为硬件描述、硬件设计、硬件调试等步骤。当软件设计完成后,通过使用相应的工具,完成在虚拟ECU平台上的验证。当硬件设计完成后,与硬件一起进行软硬件集成调试。通过这种开发方式,缩短了产品上市的时间。

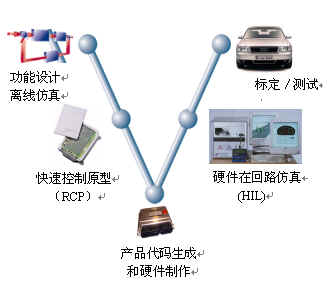

    在功能设计阶段使用的主要工具是MATLAB。通过使用MATLAB提供的Simulink、Stateflow等工具,完成控制方案的设计、功能模块的设计、控制算法的设计等任务,并进行初步的仿真模拟工作。在原型仿真阶段使用的主要工具是dSPACE。使用dSPACE提供的快速控制原型－RCP工具完成离线的仿真工作。在开始该阶段之前,需要使用Real Time Workshop、Targetlink等工具完成由Simulink、Stateflow等产生的代码向标准 C代码的转换工作。

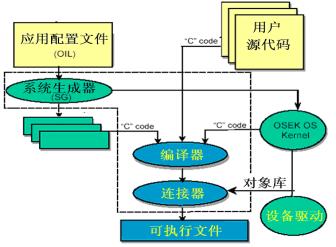

    在进行向标准 C代码的转换的过程中,可以根据需要加入符合OSEK规范的嵌入式实时操作系统。在代码生产阶段使用的主要工具是CodeWarrior。通过使用CodeWarrior提供的编译器、调试器等工具,完成从标准C代码向目标硬件平台上的产品代码的转换工作。下图表示了车控电子产品的代码生成过程。
