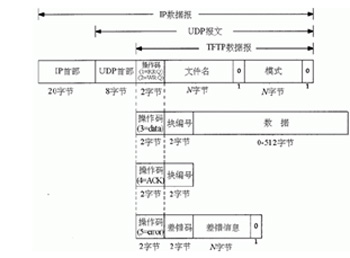

图2 TFTP协议数据包格式

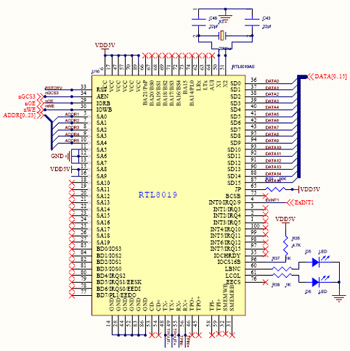

      图3 RTL8019与S3C440X的接口电路

      A．RTL8019驱动程序

      RTL8019驱动程序主要包括3个函数 :

      1）RTL8019 初始化函数.要对网卡的工作参数进行设置.以使网卡开始工作.

      其主要工作包括:复位网络芯片,设置MAC地址,设置组播地址,设置DMA传输参数等等.

     2）收包函数:从网络中接收数据到缓冲区.

     3）发包函数:从缓冲区向网络中发送数据.

      B．协议栈的实现

      TFTP的实现其实就是根据各种协议,对数据打包(当发送数据时)和解包(当接收数据时).主函数主要部分如下

      …

      eth_init();//其主要是清空ARP缓冲区.其中调用了一个功能函数[2]

      arp_init();//清零

      Mac_init();//设置MAC地址

      ip_init(ip); //主要功能:设置ip地址

      udp_init(); //初始化UDP协议

      while (1) net_handle();//处理函数

　　前5个函数主要是初始化工作接下来的int net_handle（void）就要开始进入网络传输了,这里就是协议栈的核心了:

　　…

　　skb = alloc_skb（ETH_FRAME_LEN）;//选择一个 SKB

　　if （eth_rcv（skb） != -1） ｛

　　eth_hdr = （struct ethhdr ＊）（skb->data）;

　　skb_pull（skb, ETH_HLEN）;

　　if （ntohs（eth_hdr->h_proto） == ETH_P_ARP）//是否为ARP包

　　arp_rcv_packet（skb）; //是则进行ARP包应答

　　else if（ntohs（eth_hdr->h_proto） == ETH_P_IP） //是否为IP包

　　ip_rcv_packet（skb）;//是则进行IP包处理

　　如果从MAC层收到一个以太网帧,先把收到的以太网帧转变为相应的帧结构再去掉其以太网侦头部, 其中skb_pop（skb, ETH_HLEN）把数据指针往后移动ETH_HLEN个字节,而且真正的数据长度也做相应的变化..然后根据帧中的协议字段判断其上层为什么协议.这里帧格式采用的是RFC894,如果其上层为arp协议,将去掉以太网头部的数据交由ARP处理,同样如果其上层协议为IP,也做类似的处理. arp_rcv_packet（skb）只处理的ARP请求消息,如果发现其为ARP请求,则发送ARP应答. 接下来就是把这个ARP应答包发出去,发送了ARP应答后把刚才请求的者的MAC地址和其IP保存在本机中，其实现采用了简单循环区,利用数组.首先检查缓冲区中有无此项,如果有则直接用该项的索引,如果没有则重新分配索引, 把传进来的MAC 和IP 赋给新分配的索引 i,。

　　如果MAC层发现收到的包上层协议为IP,则执行[1]:

　　if（ntohs（eth_hdr->h_proto） == ETH_P_IP）

　　ip_rcv_packet（skb）;

　　首先检查接受者是不是本机IP,通过检查后,去掉IP头部,再检查其上层协议类型,如果为UDP,则将包转交给上层的UDP协议处理其中udp_rcv_packet（skb）先去掉UDP头部,再检查其对应的上层协议,这里只实现了TFTP协议,对应语句为skb_pop（skb, sizeof（struct udphdr））;

　　if （ntohs（udp_hdr->dest） == TFTP）

　　tftp_rcv_packet（skb）;

　　其中tftp_rcv_packet（skb）根据TFTP头部中操作类型而采取不同的动作.对应代码为:

　　switch （ntohs（tftp_hdr->th_opcode）） ｛

　　/＊ 只处理写请求和DATA ＊/

　　case WRQ:

　　tftp_rcv_wrq（skb）; break;

　　case DATA:

　　tftp_rcv_data（skb）; break;

　　…｝

　　其中tftp_rcv_wrq（skb）先得到请求者的IP和PORT,再发送块编号为0的ACK包.然后为数据传输做些初始化工作,具体为设置接受缓冲区和接受数据长度 。:因为TFTP是包装在UDP里面的,所以首先欲留出UDP头部的空间，这里要注意的是在UDP层除了为自己留空间外其又会欲留出IP头的空间,而在IP层除了为自己留空间外其又会欲留出MAC头的空间.如此便留出了整个协议栈所要求的头部空间.调用关系为

　　udp_skb_reserve（skb）—ip_skb_reserve（skb）—eth_skb_reserve（skb）;

　　然后该函数按照ACK包的格式（在160）赋相应的值.最后将此包交由下层的UDP协议处理.那么此时UDP层是怎么处理的呢?udp_send（skb, client_ip, TFTP, client_port）;和TFTP层处理有些类似,先加入自己的头部信息并赋相应的值.然后再交由下层处理, 在IP层其处理的思路也大致差不多,其中ip_send（skb, ip, UDP）定义在ip/_ip.c.其先查看ARP缓冲区中有无此项,如无则返回错误.对应代码为，然后先加入自己的头部信息并赋相应的值.然后再交由下层处理。

　　tftp_rcv_data（skb）首先判断接受到的包的目的IP和PORT是不是本机的TFTP协议,通过判断后,再看接受到的包的确认序列号是不是和本机TFTP要求的一致,即看是不是发生了丢包.如果没有则当前接受到的包有效,存入缓冲区,并发送确认序号对应代码为:

　　if （client_block == ntohs（tftp_hdr->th_block）） ｛

　　/＊ 接受一个数据分组 ＊/

　　len = skb->len - sizeof（struct tftphdr）;

　　memcpy（buf + data_len, tftp_hdr->th_data, len）;

　　data_len += len;

　　tftp_send_ack（tftp_hdr, client_block）;

　　client_block++;

　　…

　　如果当前接受到的数据小于512字节,则说明传送完毕,但是当发生丢包时,就要求对方重传.采用的机制很简单,就是要求重传确认序号小的分组。
